第２５章 オーナードロー・メニュー

Win32APIによるプログラミングでは、オーナードローは結構面倒くさい部類に入っていました。しかし、C#では簡単です。

メニュー項目をオーナードローするには、

１．MenuItemオブジェクトのOwnerDrawプロパティをtrueに設定する。
２．MeasureItemイベントの処理
３．DrawItemイベントでの描画

MeasureItemイベントを処理するには、これにMeasureItemEventHandlerデリゲートを関連づけます。

MeasureItem += new MeasureItemEventHandler(miCat_MeasureItem);

MeasureItemEventArgsクラスは、まだやっていないリストボックス、コンボボックス、チェックボックスや、メニュー項目の各コントロールのMeasureItemイベントのデータを提供します。

このクラスのプロパティは４つあります。

プロパティ	プロパティ値	意味
Graphics	Graphics	計測対象となるGraphicsオブジェクトの取得
Index	int	計測が必要な項目インデックスの取得
ItemHeight	int	項目の高さの取得・設定
ItemWidth	int	項目の幅の取得・設定

DrawItemイベントを処理するには、これにDrawItemEventHandlerデリゲートを関連づけます。

DrawItem += new DrawItemEventHandler(miCat_DrawItem);

DrawItemEventArgsクラスは、DrawItemイベントのデータを提供します。

このクラスには７つのプロパティがあります。

プロパティ	プロパティ値	意味
BackColor	Color	項目の背景色の取得
Bounds	Rectangle	描画項目の境界を表す四角形の取得
Font	Font	項目に割り当てられているフォントの取得
ForeColor	Color	項目の前景色の取得
Graphics	Graphics	描画するGraphicsの取得
Index	int	描画されている項目のインデックスの取得
State	DrawItemState	描画項目の状態の取得

DrawItemState列挙体のメンバと意味は次の通りです。

メンバ	意味
Checked	項目がチェックされている(メニューのみ)
ComboBoxEdit	項目は、コンボボックスの編集部分
Default	項目は規定の状態
Disabled	項目は使用できない
Focus	項目にフォーカスがある
Grayed	項目が灰色(メニューのみ)
HotLight	項目はホットトラッキング中
Inactive	項目はアクティブでない
NoAccelerator	項目がキーボードアクセラレータなしで表示される
NoFocusRect	項目は、フォーカスがあることを示す四角形なしで表示される
None	項目には状態がない
Selected	項目が選択されている

DrawItemEventArgsクラスのDrawBackground メソッドは、背景を描画します。 また、DrawFocusRectangleメソッドは、フォーカスを示す四角形を描画します。

さて、これだけの予備知識があれば、オーバードローメニューを作ることができます。 では、サンプルを見てみましょう。

まず、前準備としてcat.gifという画像ファイルを、リソースとして埋め込んでおきます。 背景を、透明処理してあるとなおよいです。

// contextmenu03.cs

using System;
using System.Drawing;
using System.Windows.Forms;

class contextmenu03
{
    public static void Main()
    {
        MyForm mf = new MyForm();
        Application.Run(mf);
    }
}

class MyForm : Form
{
    Bitmap bmpCat;

    public MyForm()
    {
        Text = "猫でもわかるC#";
        BackColor = SystemColors.Window;

        bmpCat = new Bitmap(GetType(), "contextmenu03.cat.gif");


        ContextMenu cm = new ContextMenu();
        ContextMenu = cm;

        MenuItem miFile = new MenuItem();
        miFile.Text = "ファイル(&F)";
        cm.MenuItems.Add(miFile);

        MenuItem miExit = new MenuItem("終了(&X)");
        miExit.Click += new EventHandler(miExit_Click);
        miFile.MenuItems.Add(miExit);

        MenuItem miCat = new MenuItem();
        miCat.OwnerDraw = true;
        miCat.MeasureItem += new MeasureItemEventHandler(miCat_MeasureItem);
        miCat.DrawItem += new DrawItemEventHandler(miCat_DrawItem);
        miCat.Click += new EventHandler(miCat_Click);
        miFile.MenuItems.Add(miCat);

        MenuItem miOpen = new MenuItem("開く(&O)");
        miOpen.Click += new EventHandler(miOpen_Click);
        miFile.MenuItems.Add(miOpen);
    }

    void miExit_Click(object sender, EventArgs e)
    {
        Close();
    }

    void miOpen_Click(object sender, EventArgs e)
    {
        MessageBox.Show("「開く」が選択されました",
            "猫C#",
            MessageBoxButtons.OK,
            MessageBoxIcon.Information);
    }

    void miCat_MeasureItem(object sender, MeasureItemEventArgs e)
    {
        e.ItemWidth = bmpCat.Width;
        e.ItemHeight = bmpCat.Height;
    }

    void miCat_DrawItem(object sender, DrawItemEventArgs e)
    {
        Rectangle rc = e.Bounds;
        rc.X = (rc.Width - bmpCat.Width) / 2;
        rc.Width = bmpCat.Width;

        Graphics g = e.Graphics;

        e.DrawBackground();
        g.DrawImage(bmpCat, rc);
    }

    void miCat_Click(object sender, EventArgs e)
    {
        MessageBox.Show("猫がクリックされました",
            "猫C#",
            MessageBoxButtons.OK,
            MessageBoxIcon.Information);
    }
}

また、bmpCatというインスタンスフィールドを持っています。

このクラスの、コンストラクタでは、まずText,BackColorプロパティを設定しています。

次に、リソースから、cat.gifを読み出して、Bitmapオブジェクトを生成し、bmpCatに参照を代入しています。

あとは、コンテキストメニューを作っています。

miCatを作るときのみ、ちょっと注意してください。このメニュー項目は、オーナードローします。

MenuItem miCat = new MenuItem();
miCat.OwnerDraw = true;
miCat.MeasureItem += new MeasureItemEventHandler(miCat_MeasureItem);
miCat.DrawItem += new DrawItemEventHandler(miCat_DrawItem);
miCat.Click += new EventHandler(miCat_Click);
miFile.MenuItems.Add(miCat);

MeasureItem, DrawItemイベントにたいして、ハンドラをインストールしています。

次に、MeasureItemイベントに対する、ハンドラを見てみましょう。

void miCat_MeasureItem(object sender, MeasureItemEventArgs e)
{
    e.ItemWidth = bmpCat.Width;
    e.ItemHeight = bmpCat.Height;
}

次に、実際の描画処理であるDrawItemイベントに対するハンドラを見てみましょう。

void miCat_DrawItem(object sender, DrawItemEventArgs e)
{
    Rectangle rc = e.Bounds;
    rc.X = (rc.Width - bmpCat.Width) / 2;
    rc.Width = bmpCat.Width;

    Graphics g = e.Graphics;

    e.DrawBackground();
    g.DrawImage(bmpCat, rc);
}

イメージの描画がこの矩形いっぱいに表示されると、横長になってしまいます。

そこで、rc.Xとrc.Widthの値を調整します。

rc.Xは、表示されるメニュー項目の幅から、イメージの幅の差の半分としました。 そして、rc.Widthは、実際のイメージ幅としました。

これで、イメージはメニュー項目の中央に、伸縮なしで表示されるはずです。

e.DrawBackgroundメソッドで背景を塗ります。これを省略すると、選択時に背景の色が変わりません。

最期にDrawImageメソッドで、イメージを描画します。Graphics.DrawImageメソッドには無数のオーバーロードバージョンが存在します。ここで、使ったのは、次のバージョンです。

public void DrawImage (
	Image image,
	Rectangle rect
)

では、実行結果を見てみましょう。

猫が選択されていないときは、他のメニュー項目と同じで、猫の背景は白です。

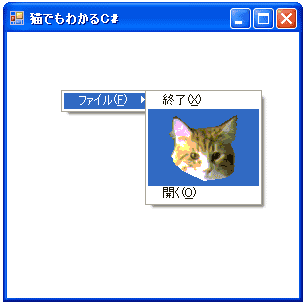

猫が選択されていると、背景は青色になっています。
